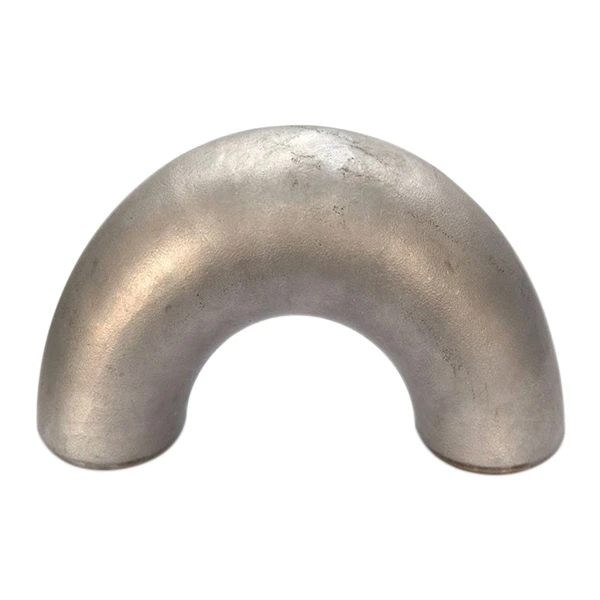

زانویی 180-درجه تیتانیوم

زانویی {0}}درجه تیتانیوم به محصول زانویی اطلاق می‌شود که زاویه خمش آن به ۱۸۰ درجه می‌رسد. با توجه به شعاع انحنای آن، می توان آن را به شعاع بلند زانویی 180 درجه و شعاع کوتاه زانویی 180 درجه تقسیم کرد. منظور از شعاع بلند، قطر بیرونی لوله ای است که شعاع انحنای آن برابر با 1.5 برابر است، یعنی R=1.5D. شعاع کوتاه زانو به شعاع انحنای آن برابر با قطر بیرونی لوله یعنی R=1.0D اطلاق می شود (R شعاع است، D قطر زانویی است). البته، آرنج‌های 180-درجه مختلف نیز می‌توانند بر اساس شعاع‌های انحنای مختلف سفارشی شوند.



در طرح سیستم خط لوله، به طور کلی استفاده از اتصال زانویی با شعاع بلند مناسب است، معمولاً از زانویی با شعاع کوتاه در مکان نصب خط لوله استفاده می شود، موارد فشرده تر یا برای کاهش هزینه ها. هنگام استفاده از زانو با شعاع کوتاه، فشار کاری آن نباید از 0.8 برابر زانویی با شعاع بلند با همان مشخصات بیشتر شود.



آرنج باسن 45/90/180 درجه



زانوهای ASME B16.9 در ابعاد گسترده ای (ترکیبی از قطر خارجی و ضخامت دیواره) برای جا دادن به لوله های آلیاژی ASME B36.10 و کربن ASME B36.19، در هر اندازه بین 2 تا 48 اینچ (و بالاتر) تولید می شوند. .



برخی از انواع خاص زانویی لوله عبارتند از:



زانویی کاهش دهنده: به جای ترکیب زانویی استاندارد و کاهنده متحدالمرکز از یک اتصال دهنده لوله با ورودی و خروجی در دو اندازه سوراخ متفاوت استفاده می شود.



زانویی میترد: زانویی با اندازه بزرگ که با اتصال صفحات فولادی مونتاژ می شود



آرنج شعاع کوتاه در مقابل بلند



آرنج ها به دو گروه تقسیم می شوند که فاصله تغییر جهت آنها را مشخص می کند. خط مرکزی یک سر به طرف مقابل. این فاصله به عنوان فاصله "مرکز تا صورت" شناخته می شود و معادل شعاعی است که آرنج از طریق آن خم می شود.



فاصله مرکز به چهره برای زانویی با شعاع بلند، به اختصار LR همیشه "1.1/2 x Nominal Pipe Size (NPS) (1.1/2D)" است، در حالی که فاصله مرکز به چهره برای "کوتاه" است. شعاع زانو، به اختصار SR حتی به اندازه اسمی لوله است.



فرآیندهای تولید زانویی لوله:



زانوهای 180 درجه را می توان به روش های مختلفی ساخت که اصلی ترین آنها "فرایند سنبه" و "فرمینگ سرد" است (روش های دیگر شکل دهی بیضوی و روش جوش دو درز هستند).



سه نوع متداول زانویی در لوله کشی زانوهای 45، 90 و 180 درجه (یا زانویی برگشتی) هستند.



جنس: آلیاژ ویژه، فولاد ضد زنگ سوپر دوبلکس، فولاد ضد زنگ، فولاد کربنی، تیتانیوم



در بسیاری از رسانه های مایع اسیدی، قلیایی و اسیدی قوی، تیتانیوم زانویی 180 درجه دارای مقاومت در برابر خوردگی عالی است و تیتانیوم دارای ویژگی های چگالی کوچک، استحکام بالا، وزن تجهیزات سبک، سطح روشن و تمیز، بدون کثیفی، تمیز کردن و تمیز کردن آسان است. .



زانوهای درجه 180- تیتانیوم معمولاً در صنایع شیمیایی، نفت، متالورژی، صنایع سبک، ابزار، تولید برق، نمک‌زدایی آب دریا، تجهیزات پزشکی، تولید نمک با کلر قلیایی، آبکاری، کک‌سازی، کود شیمیایی و غیره استفاده می‌شوند.



کاربرد تیتانیوم 180- آرنج درجه

لوله و لوله برای صنعت پتروشیمی

صنعت داروسازی

صنایع غذایی

صنعت هوانوردی و هوافضا

صنعت دکوراسیون معماری

صنعت خطوط لوله نفت و گاز
