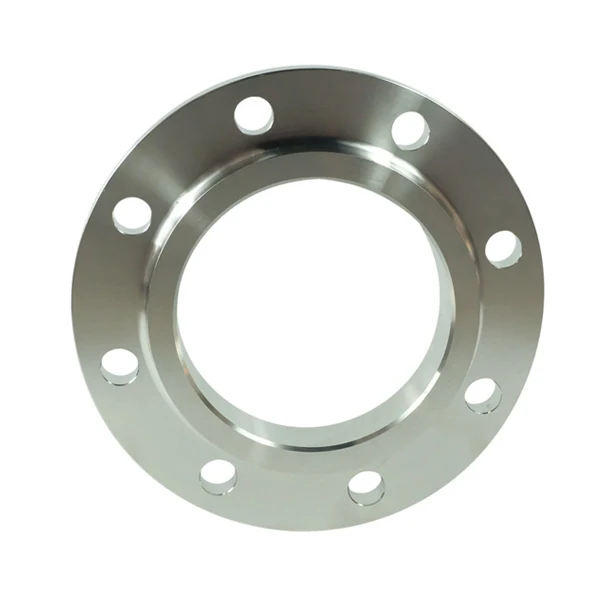

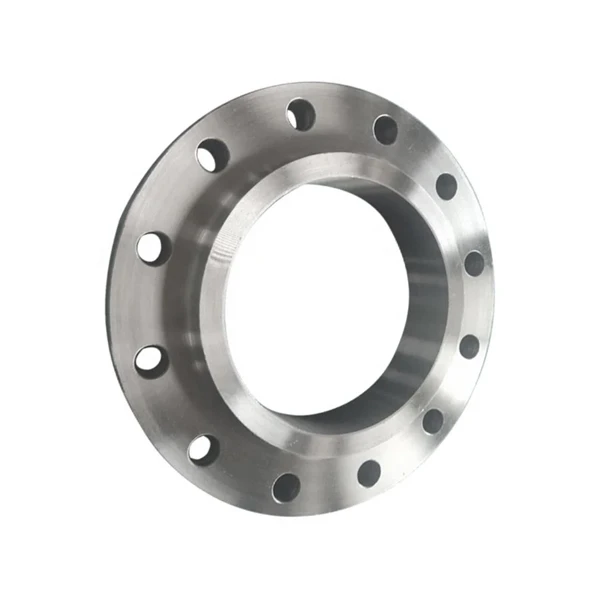

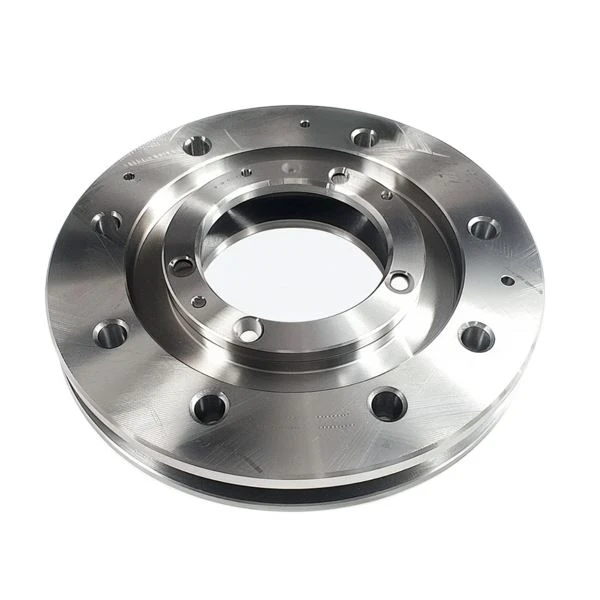

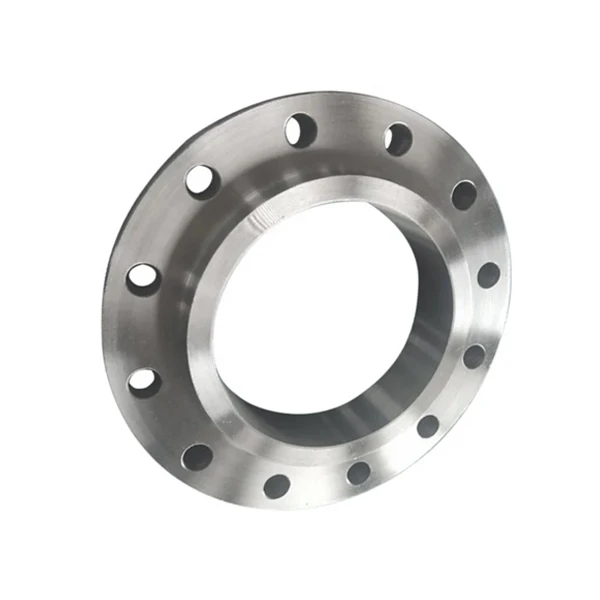

EN 1092-1 فلنج
مورد: EN 1092-1 فلنج
مشخصات: Type01,05,11,12,21,34
مواد: Gr1، Gr2، Gr7، Gr12
استاندارد: ASME B381، HG/T{1}}
درجه بندی فشار: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
معرفی محصول
درباره این مورد:
فلنج EN 1092-1 نوع 01 همچنین به عنوان فلنج جوشکاری صفحه، فلنج حلقه فولادی یا فلنج صفحه S/O شناخته می شود. این فلنج از نوع شل است که بسیار شبیه فلنج لغزنده است اما بدون هاب است. فلنج صفحه ای نوع 01 می تواند قبل از جوشکاری روی لوله بلغزد. برای اتصال لوله و فلنج باید دو جوش فیله، یکی داخلی و دیگری خارجی اعمال شود. بسته به نیاز مشتری می توان آنها را با صورت صاف (FF) یا صورت برجسته (RF) مبله کرد. طبق EN 1092-1، فلنج های صفحه نوع 01 در 8 درجه بندی فشار موجود است: PN 2.5، PN 6، PN 10، PN 16، PN 25، PN40، PN 63، و PN 100. ابعاد و جرم مربوطه فلنج ها در جداول زیر آمده است. تمام ابعاد بر حسب میلی متر و جرم/وزن بر حسب کیلوگرم است.
EN 1092-1 فلنج های صفحه نوع 01 ممکن است از آهنگری یا محصولات مسطح (صفحات) ساخته شوند. آنها ممکن است از میله های نورد یا آهنگری و فولاد مقطع آهنگری ماشین کاری شوند. برای اندازه های بزرگ، ممکن است خم شده و با برق از میله ها، فولاد مقطع یا نوار جوش داده شوند. فلنج ممکن است از طیف وسیعی از گریدهای موادی ساخته شود که فولاد کربنی، فولاد کم آلیاژ، فولاد ضد زنگ و سایر فولادهای آلیاژی بالا را پوشش می دهد.
ابعاد و وزن برای فلنج EN 1092-1 نوع 01 PN2.5
نقشه کشی فنی و معرفی کلی
توجه داشته باشید
طراحی فلنج EN 1092-1 فلنج نوع 01 با صورت برجسته. D: قطر خارجی؛ K: قطر دایره پیچ؛ R: قطر صورت برجسته. n: تعداد پیچ و مهره. د: قطر سوراخ پیچ. وزن: وزن یا جرم فلنج صفحه نوع 01. ج: ضخامت فلنج؛ f: ارتفاع صورت برآمده.
مشخصات فنی
DN15٪ 7eDN600٪ 3a ٪ ce٪ a621.3٪ 7e٪ ce٪ a61219.2mm
|
انپیاس |
Dn |
OD (میلی متر) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
