تکنولوژی تولید سرباره تیتانیوم

مواد اولیه برای تولید سرباره تیتانیوم

سرباره تیتانیوم از کنسانتره ایلمنیت به دست می آید. ایلمنیت یک ماده معدنی طبیعی است که از نظر دی اکسید تیتانیوم تا 52.8 درصد تیتانیوم دارد.

ایلمنیت ترکیبی از اکسید تیتانیوم با آهن است. بنابراین، اولین مرحله تولید با هدف جداسازی دی اکسید تیتانیوم از اکسیدهای آهن است. کنسانتره ایلمنیت در کوره های حرارتی سنگ معدن (OTF) در حضور یک احیاکننده حاوی کربن (زغال چوب، آنتراسیت، کک) کاهش می یابد.

روش های تولید سرباره تیتانیوم چیست؟

عملیات فن آوری برای تولید سرباره تیتانیوم

یک فناوری مدرن و بهبود یافته برای تولید سرباره تیتانیوم از طریق روش تک مرحله ای پیشنهاد شده است. این فناوری کاملاً آماده پیاده سازی است.

فرآیند تولید سرباره تیتانیوم فرآیند ذوب کنسانتره ایلمنیت در کوره‌های سنگ معدنی قوس الکتریکی (OTF) در حالت نیمه بسته با استفاده از مخلوط پودری برای به دست آوردن سرباره تیتانیوم با محتوای مشخصی از اکسید آهن و همچنین فلز مرتبط

مهمترین ویژگی سرباره های تیتانیوم که فرآیند ذوب احیا و توانایی جداسازی کامل آهن و سرباره و ضربه زدن آنها از کوره را تعیین می کند، قابلیت اطمینان، ویسکوزیته و هدایت الکتریکی است.

به دست آوردن آنها توسط یک فرآیند دوره ای یک مرحله ای شامل عملیات فن آوری زیر است:

حمل و نقل، تحویل و ذخیره سازی مواد خام؛

آماده سازی و شارژ مخلوط، متشکل از کنسانتره ایلمنیت، عامل کاهنده، و گرد و غبار گرفتار شده در سیکلون ها، در OTF.

کاهش ذوب مخلوط و به دست آوردن یک ذوب شرطی از سرباره و فلز مرتبط در OTF.

ریختن ملاقه سرباره و فلزات مرتبط؛

ریخته گری شمش؛

خنک کننده شمش؛

سنگ زنی و جداسازی مغناطیسی سرباره تیتانیوم؛

گوگردزدایی، آلیاژسازی و کربنیزه کردن فلزات مرتبط.

ریختن شمش؛

تحویل سرباره تیتانیوم و فلز مرتبط به مصرف کنندگان.

بازیافت انرژی زباله

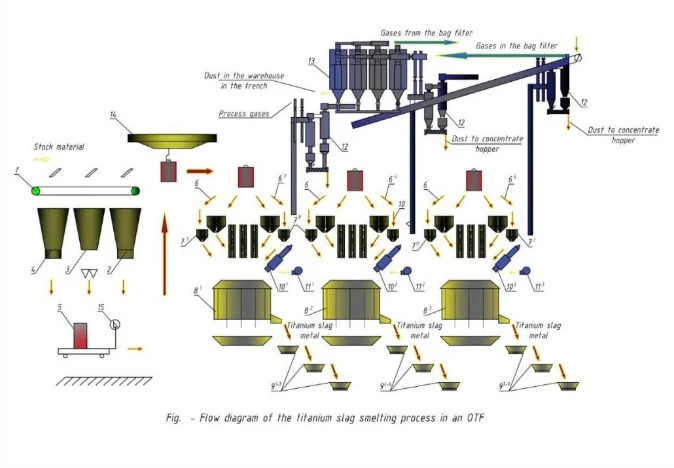

نمودار جریان فرآیند فرآیند ذوب سرباره تیتانیوم

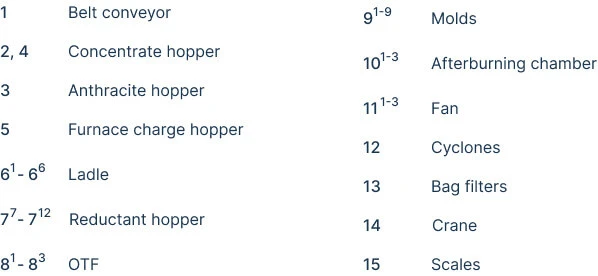

از قیف های بارگیری، کنسانتره ایلمنیت و احیاکننده به طور جداگانه تا قیف های دوز (موقعیت 2-4) از طریق سیستم نوار نقاله (موقعیت 1) تغذیه می شوند. اجزای شارژ از قیف های دوز در مقادیر محاسبه شده به یک ملاقه (موقعیت 5) قرار داده شده بر روی یک چرخ دستی روی ترازو (موقعیت 15) دوز می شوند.

قیف شارژ کوره پرکننده (موقعیت 61-6) و قیف احیا کننده (موقعیت 77-12)، که برای تنظیم سرباره استفاده می شود، از ملاقه (موقعیت 5) انجام می شود که با استفاده از جرثقیل برقی سقفی (موقعیت) حمل می شود. 14).

شارژ کوره سنگ معدنی حرارتی (OTF) از قیف های کوره از طریق یک لوله شارژ انجام می شود. گرد و غبار گرفته شده در طوفان های فرآیند GCP OTF با شارژ وارد کوره می شود.

یک محفظه پس سوز برای پس سوزاندن گازهای واکنش ارائه شده است (موقعیت 101-3). هوا توسط فن ها به محفظه پس سوز عرضه می شود (موضوع 111-3).

استخراج گاز فرآیندی از OTF از طریق سیستم مجاری گاز انجام می شود. گازها از گرد و غبار در سیکلون ها (مقام 12) و فیلترهای کیسه ای (مقام 13) پاک می شوند.
