نوار تیتانیوم هنگام گرم شدن چقدر گسترش می یابد؟

من به عنوان یک تأمین کننده فصلی از میله های تیتانیوم ، اغلب با سوالات مشتری در مورد ویژگی های انبساط حرارتی این مواد روبرو می شوم. میله های تیتانیوم به دلیل نسبت استحکام استثنایی به وزن ، مقاومت در برابر خوردگی و زیست سازگاری مشهور هستند و آنها را به یک انتخاب محبوب در صنایع مختلف از جمله هوافضا ، پزشکی و دریایی تبدیل می کنند. دانستن اینکه یک نوار تیتانیوم در هنگام گرم شدن چقدر گسترش می یابد ، برای برنامه هایی که ثبات ابعادی مهم است بسیار مهم است. در این پست وبلاگ ، من به علم در پشت گسترش حرارتی می پردازم ، عواملی را که بر آن تأثیر می گذارد ، کشف می کنم و بینش های عملی را برای مقابله با گسترش حرارتی در سناریوهای دنیای واقعی فراهم می کنم.

درک گسترش حرارتی

انبساط حرارتی یک ویژگی اساسی کلیه مواد از جمله تیتانیوم است. هنگامی که یک ماده گرم می شود ، اتم های آن انرژی می گیرند و با شدت بیشتری ارتعاش می کنند و باعث گسترش مواد می شوند. میزان انبساط به طور معمول متناسب با تغییر دما و طول اصلی مواد است. ضریب انبساط حرارتی (CTE) اندازه گیری میزان افزایش یک ماده در هر واحد در هر درجه تغییر دما است. در واحدهای طول در هر طول در درجه سانتیگراد (یا کلوین) مانند میکرومتر در متر درجه سانتیگراد بیان شده است.

CTE تیتانیوم بسته به ترکیب آلیاژ و ریزساختار آن متفاوت است. به عنوان مثال ، تیتانیوم خالص (درجه 1) دارای CTE تقریباً 8.6 میکرومتر در متر درجه سانتیگراد است ، در حالی که آلیاژ Ti-6AL-4V (درجه 5) که به طور گسترده استفاده می شود ، دارای CTE در حدود 9.4 میکرومتر در میلی متر است. این مقادیر نسبت به سایر فلزات نسبتاً کم است ، مانند آلومینیوم (CTE حدود 23 میکرومتر در متر درجه سانتیگراد) و فولاد (CTE تقریباً 12 میکرومتر در میلی متر درجه سانتیگراد). این CTE کم ، تیتانیوم را برای برنامه هایی که پایداری ابعاد بسیار مهم است ، مانند مهندسی دقیق و اجزای هوافضا ، انتخابی عالی می کند.

محاسبه انبساط حرارتی

برای محاسبه چقدر نوار تیتانیوم هنگام گرم شدن ، می توانید از فرمول زیر استفاده کنید:

Δl = a * l₀ * Δt

کجا:

• ΔL تغییر طول نوار است
• α ضریب انبساط حرارتی آلیاژ تیتانیوم است
• l₀ طول اصلی نوار است
• ΔT تغییر دما است

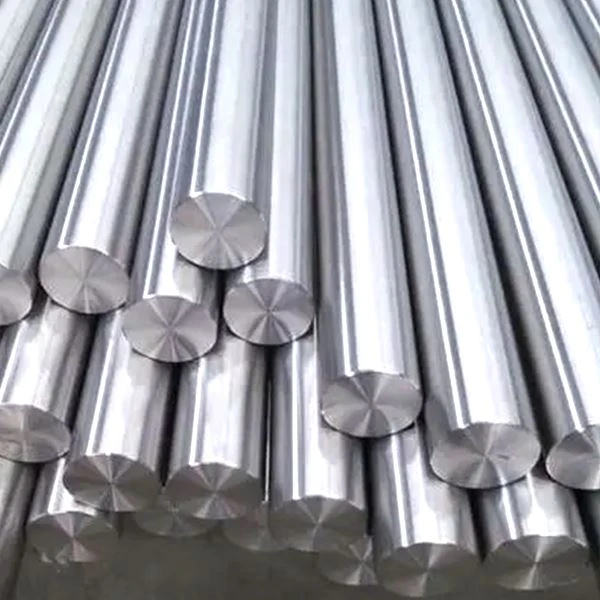

بیایید یک مثال را در نظر بگیریم. فرض کنید شمانوار گرد تیتانیوم GR5طول آن 1 متر است و شما آن را از 20 درجه سانتیگراد تا 120 درجه سانتیگراد گرم می کنید. تغییر دما (ΔT) 100 درجه سانتیگراد است ، و CTE TI-6AL-4V تقریباً 9.4 میکرومتر بر متر درجه سانتیگراد است. با استفاده از فرمول بالا می توانیم تغییر طول را به شرح زیر محاسبه کنیم:

ΔL = 9.4 میکرومولار در متر درجه سانتیگراد * 1 M * 100 ° C = 940 میکرومتر = 0.94 میلی متر

این بدان معنی است که نوار هنگام گرم شدن از 20 درجه سانتیگراد به 120 درجه سانتیگراد تقریباً 0.94 میلی متر گسترش می یابد.

عوامل مؤثر بر گسترش حرارتی

در حالی که CTE تخمین خوبی از میزان افزایش یک نوار تیتانیوم در هنگام گرم شدن ارائه می دهد ، چندین عامل می توانند بر میزان واقعی گسترش تأثیر بگذارند. این عوامل عبارتند از:

• ترکیب آلیاژ:آلیاژهای مختلف تیتانیوم به دلیل تغییرات در ترکیب شیمیایی و ریزساختار آنها مقادیر مختلف CTE دارند. به عنوان مثال ، آلیاژهای با میزان آلومینیوم بالاتر تمایل به CTE های پایین تر دارند.
• دامنه دما:CTE تیتانیوم در تمام محدوده دما ثابت نیست. این می تواند با درجه حرارت به خصوص در دماهای بالا کمی متفاوت باشد.
• عملیات حرارتی:عملیات حرارتی می تواند بر ساختار تیتانیوم تأثیر بگذارد ، که به نوبه خود می تواند بر CTE آن تأثیر بگذارد. به عنوان مثال ، بازپخت می تواند تنش های داخلی موجود در مواد را کاهش داده و ممکن است CTE آن را کمی تغییر دهد.
• جهت گیری:میله های تیتانیوم می توانند رفتار ناهمسانگرد را نشان دهند ، به این معنی که CTE آنها می تواند در جهات مختلف متفاوت باشد. این امر به ویژه در برنامه هایی که نوار در معرض شیب های حرارتی قرار دارد یا در جایی که کنترل دقیق بعدی مورد نیاز است ، بسیار مهم است.

برخورد با گسترش حرارتی در برنامه های دنیای واقعی

در بسیاری از برنامه ها ، گسترش حرارتی در صورت عدم توجه به درستی می تواند باعث ایجاد مشکلاتی شود. به عنوان مثال ، در یک برنامه مهندسی دقیق ، حتی مقدار کمی از گسترش می تواند منجر به سوء استفاده یا تداخل بین مؤلفه ها شود. برای کاهش این موضوعات ، چندین استراتژی قابل استفاده است:

• طراحی برای گسترش:هنگام طراحی اجزای ساخته شده از میله های تیتانیوم ، امکان گسترش حرارتی مهم است. این کار را می توان با ترکیب اتصالات انبساط ، ترخیص یا اتصالات انعطاف پذیر در طراحی انجام داد.
• استفاده از عایق حرارتی:در برنامه هایی که تغییرات دما قابل توجه است ، می توان از عایق حرارتی برای کاهش سرعت انتقال حرارت و به حداقل رساندن اثرات انبساط حرارتی استفاده کرد.
• انتخاب مواد:انتخاب آلیاژ تیتانیوم مناسب با CTE مناسب برای برنامه بسیار مهم است. در بعضی موارد ، ممکن است استفاده از ترکیبی از مواد با CTE های مختلف برای دستیابی به ثبات بعدی مورد نظر لازم باشد.
• نظارت و کنترل:نظارت منظم بر دما و تغییرات بعدی می تواند به تشخیص هرگونه مسئله مربوط به گسترش حرارتی در اوایل کمک کند. این امر می تواند تنظیمات یا نگهداری به موقع را برای جلوگیری از خرابی های گران قیمت فراهم کند.

پیشنهادات نوار تیتانیوم ما

در شرکت ما ، ما طیف گسترده ای از کافه های تیتانیوم با کیفیت بالا را برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهیم. مانوار تیتانیوم ASTM B348مطابق با استانداردهای دقیق ASTM ، از ویژگی های مکانیکی عالی و دقت ابعادی ساخته شده است. ما نیز ارائه می دهیمGR5 Titanium Bar Hexagonو میله های گرد در اندازه ها و مشخصات مختلف. تیم باتجربه ما می تواند پشتیبانی و راهنمایی فنی را برای کمک به شما در انتخاب نوار مناسب تیتانیوم برای برنامه خود ارائه دهد و اطمینان حاصل کند که بهترین عملکرد را از مواد خود بدست می آورید.

پایان

در پایان ، درک اینکه در هنگام گرم شدن یک نوار تیتانیوم چقدر گسترش می یابد برای اطمینان از عملکرد مناسب و ماندگاری اجزای ساخته شده از این مواد. با در نظر گرفتن عواملی که بر گسترش حرارتی تأثیر می گذارند و اجرای استراتژی های مناسب برای مقابله با آن ، می توانید خطرات مرتبط با تغییرات بعدی را به حداقل برسانید و از قابلیت اطمینان برنامه های خود اطمینان حاصل کنید. اگر سؤال دارید یا به اطلاعات بیشتری در مورد محصولات نوار تیتانیوم ما نیاز دارید ، لطفاً با ما تماس بگیرید. ما در اینجا هستیم تا به شما در یافتن راه حل های مناسب برای نیازهای خاص خود کمک کنیم.

منابع

• کتابچه راهنمای ASM ، جلد 2: خواص و انتخاب: آلیاژهای غیر پیشگیرانه و مواد خاص.
• تیتانیوم: یک راهنمای فنی ، چاپ دوم توسط جونیور دیویس.
